نظرة عامة على المنتج

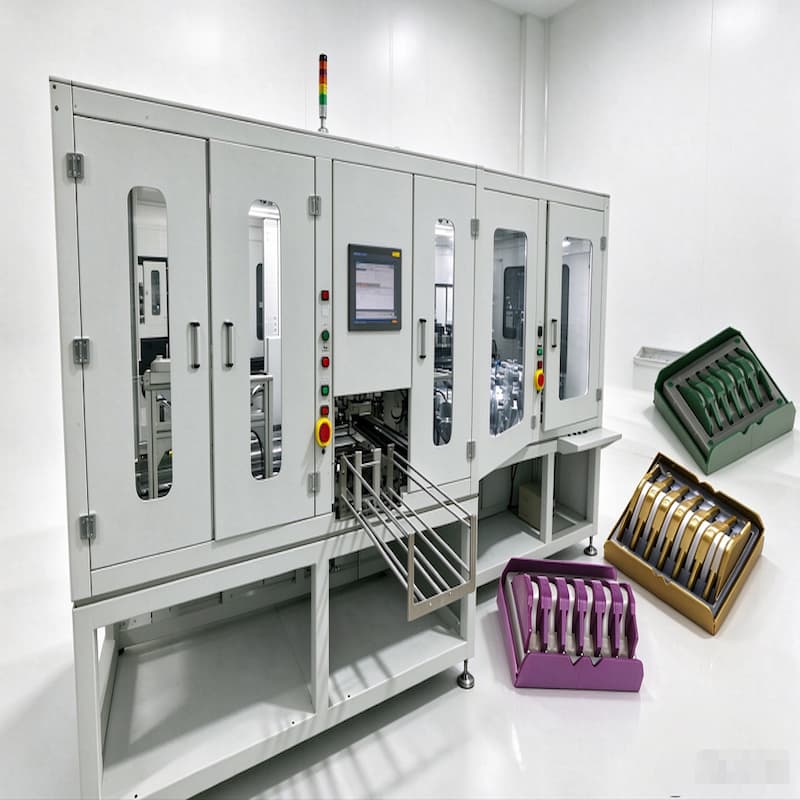

صُممت آلة التعبئة والتغليف الأوتوماتيكية بالكامل هذه خصيصًا لصناديق مشابك ربط الأجهزة الطبية. وهي تجمع بين عمليات تمزيق الملصقات، والطي، ووضع الملصقات بدقة، ومسح الرموز الشريطية، والفحص البصري متعدد الزوايا، وطي الكرتون، وتعبئة المنتج في الصناديق، وإغلاق الأغطية في خط إنتاج واحد مدمج.
يدعم هذا الجهاز ثلاثة أحجام للعلب: ML وL وXL، مع إمكانية تغيير الأحجام بسرعة. وبفضل سرعة التشغيل الثابتة، ونظام فحص الجودة المتكامل، وانخفاض الاعتماد على العمالة، يُعدّ حلاً مثالياً للتغليف الآلي لمصنّعي المستلزمات الطبية الاستهلاكية ذات الاستخدام الواحد.

المزايا الأساسية
يدعم هذا المنتج أحجامًا متعددة، بما في ذلك ML وL وXL، وهو متوافق مع صناديق مشابك الربط. كما يتيح هيكل الضبط القياسي إمكانية التبديل السريع بين النماذج المختلفة لإنتاج دفعات مختلطة.
قدرة إنتاجية مستقرة، سرعة تشغيل تصل إلى 1200 قطعة/ساعة مع إنتاجية منتج نهائي تتجاوز 99%. إنتاج ثابت وأداء مستقر لإنتاج مستمر طويل الأمد.
نظام فحص بصري متكامل مزود بفحص بصري متعدد المحطات ودوران تلقائي للمنتج بزاوية 180 درجة. يكشف النظام عن الشوائب والبقع والعيوب على الجوانب الأربعة والسطح العلوي، ويتحقق من صحة رمز المنتج. يتم فرز المنتجات المعيبة وإخراجها تلقائيًا.
وظيفة طي ولصق الملصقات الخاصة: تعتمد هذه الآلة على تغذية الملصقات الملفوفة. يقوم الروبوت بطي الملصق تلقائيًا بزاوية 90 درجة، ويُكمل عملية القص واللصق بدقة متناهية، مما يجعله مناسبًا تمامًا للملصقات ثلاثية المفاصل المستخدمة في تغليف المشابك الطبية.
نظام تعبئة كرتوني أوتوماتيكي بالكامل، يقوم تلقائياً بتغذية الكرتون الملون، وطَيّ الكرتون، وتحميل المنتج، وإغلاق الغطاء. يُحسّن هذا النظام بشكل كبير من اتساق عملية التعبئة ويتجنب الأخطاء اليدوية.
تكلفة عمالة منخفضة: عامل واحد فقط لتغذية الصناديق ونصف عامل مؤقت لإعادة تعبئة الكراتين. جميع العمليات الأخرى مؤتمتة بالكامل.
فرز وتفريغ المنتجات آلياً: يتم تجميع المنتجات المؤهلة وتفريغها بشكل منتظم. يتم فصل المنتجات المقبولة وغير المقبولة إلى منافذ مختلفة. يمكن توصيل المنتج النهائي مباشرةً بمعدات التعبئة والتغليف اللاحقة.
عملية العمل
تُحقق الآلة إنتاجًا آليًا متكاملًا بدءًا من تغذية الصناديق الخام، ومعالجة الملصقات، ووضع الملصقات المرئية، وفحص الجودة، وصولًا إلى التعبئة النهائية في الكرتون:

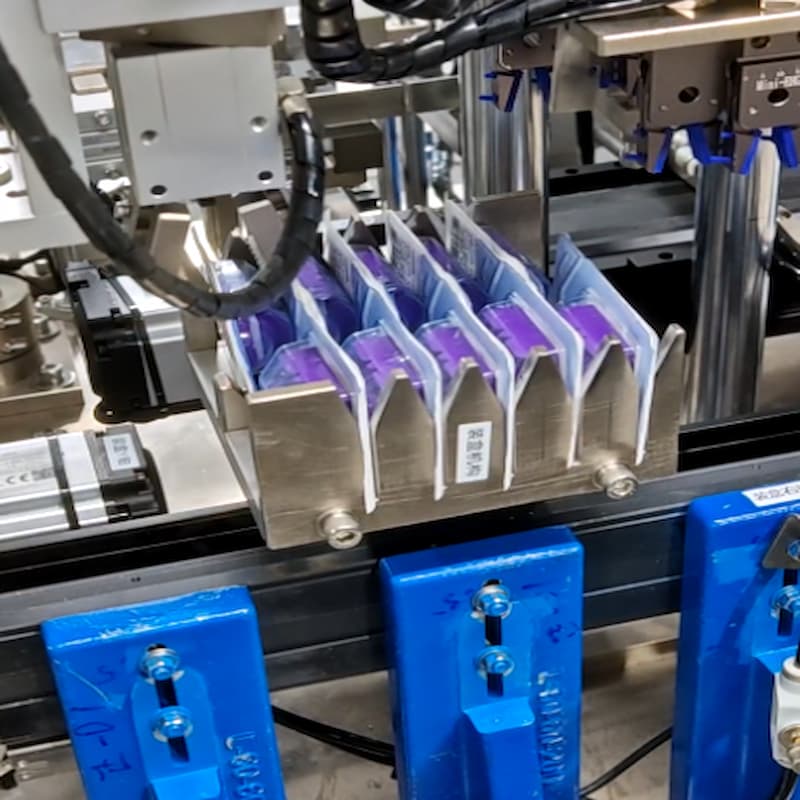

التغذية الآلية للصناديق والترتيب الآلي عبر قادوس المصعد
نقل الصناديق الأوتوماتيكي الذي يتم التحكم فيه بواسطة أجهزة استشعار وتحديد المواقع بدقة
نظام تغذية الملصقات الملفوفة + نظام نقل الملصقات الملفوفة
طي الملصقات بزاوية 90 درجة آلياً وقطع الملصقات تلقائياً

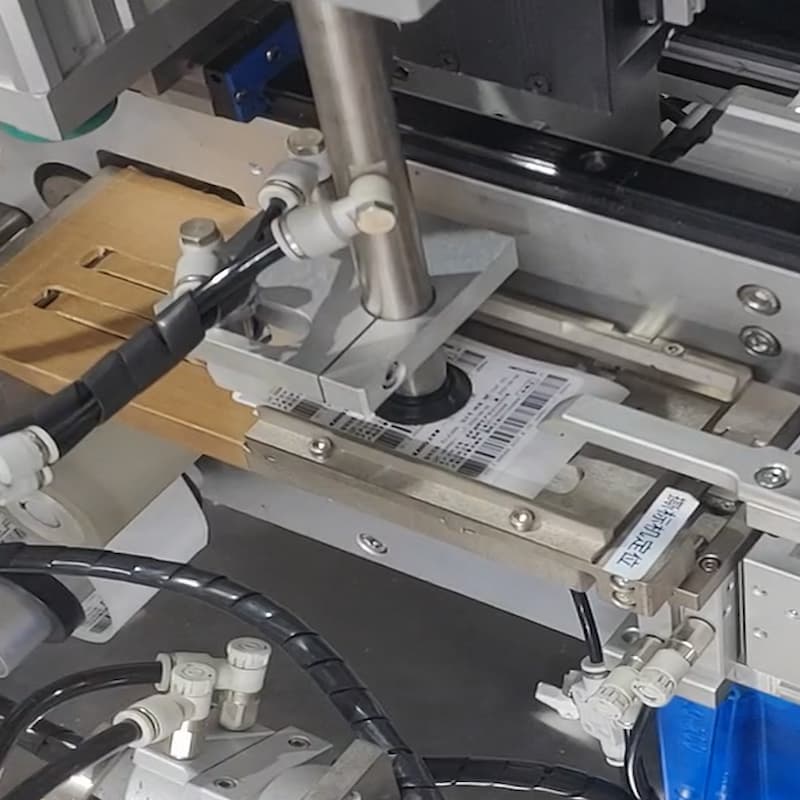

تحديد المواقع البصرية بدقة عالية ووضع العلامات التلقائي
فحص مسح الباركود للتحقق من صحة الملصق
قلب المنتج وفصل منتجات الغاز الطبيعي تلقائيًا

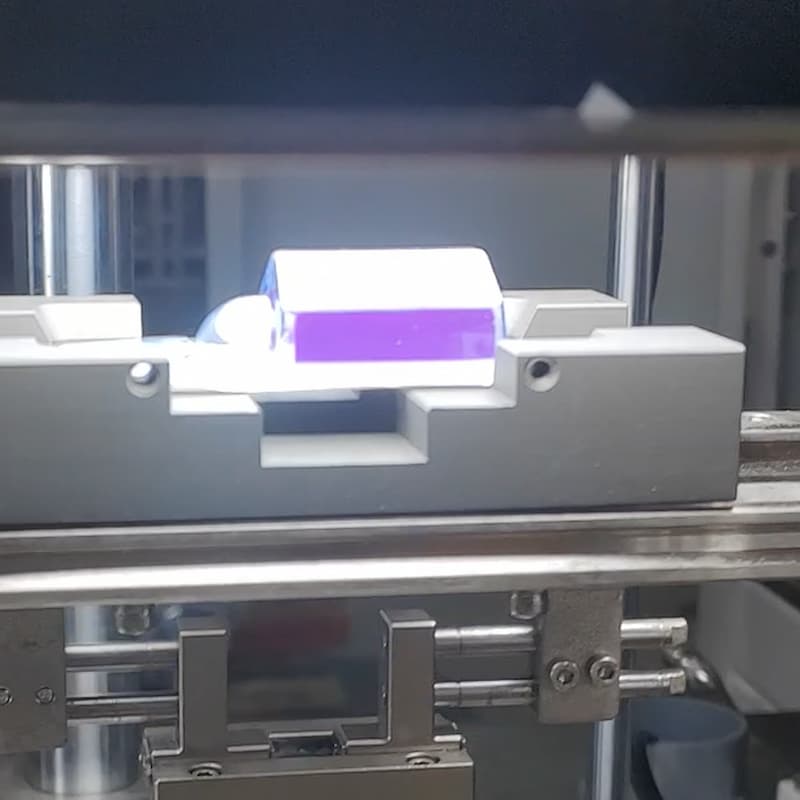

دوران المنتج بزاوية 180 درجة + فحص بصري كامل للسطح الخارجي
التجميع التلقائي والتفريغ المصنف

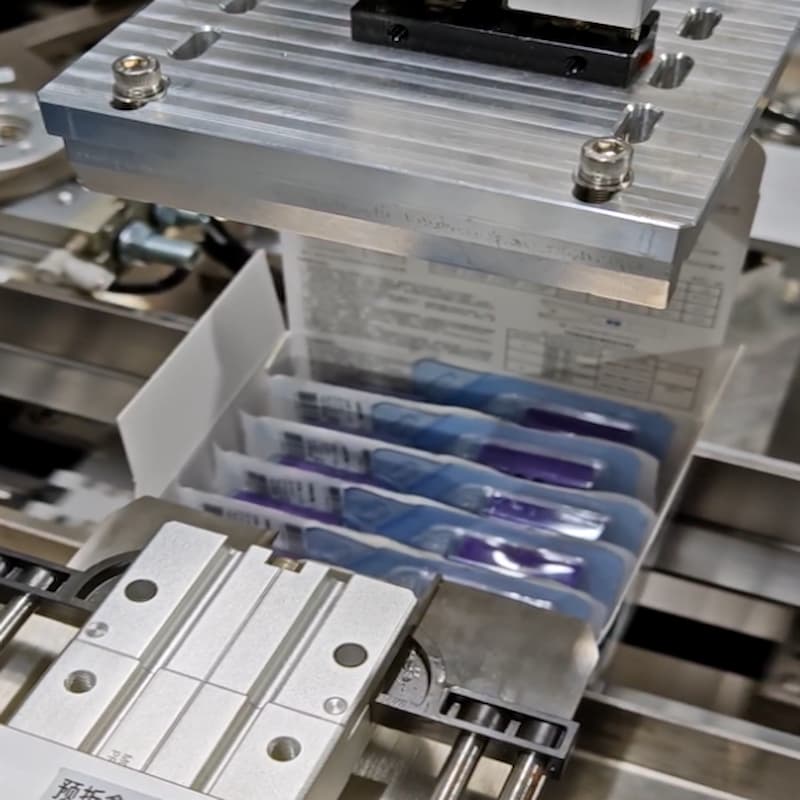

التغذية الآلية للكرتون، والطي، والتعبئة، والتغطية
المواصفات الفنية
غرض | المعلمة |
|---|
المنتجات المشمولة | علب مشابك ربط الأجهزة الطبية |
الأحجام المتوافقة | ML / L / XL |
الطاقة الإنتاجية | 1200 قطعة/ساعة |
معدل العائد | ≥99% |

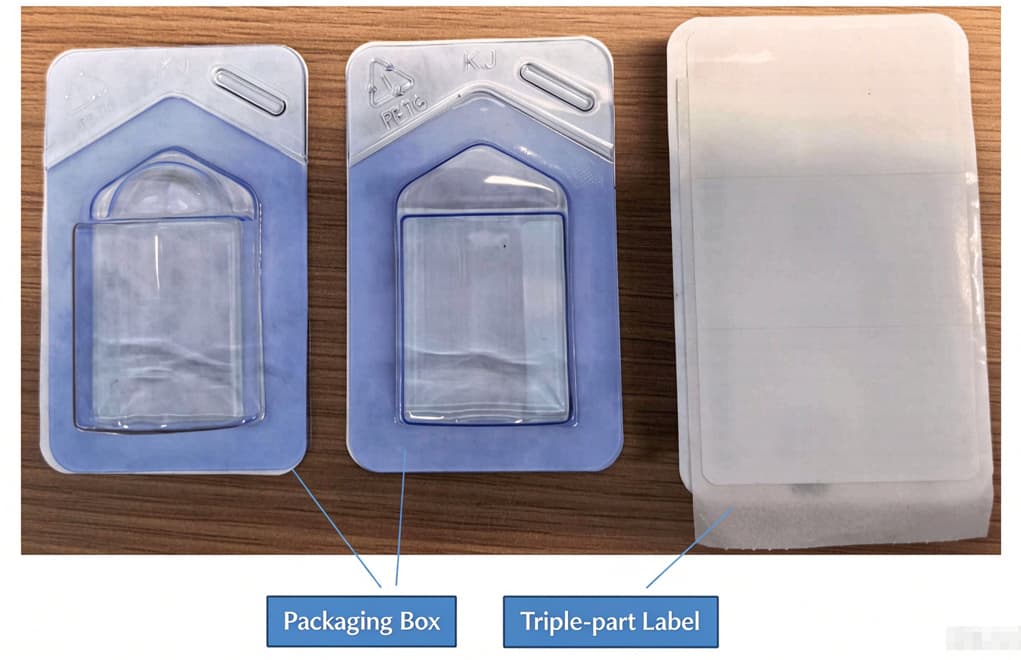

نوع الملصق | مادة ملفوفة، ملصق ثلاثي المفاصل مدعوم |
معالجة الملصقات | الطي والقطع والترقيم المرئي الآلي |
وظيفة الفحص | مسح الباركود + فحص العيوب البصرية والأجسام الغريبة من خمسة جوانب |
سعة تخزين الكرتون | الحد الأقصى 150 قطعة لكل رزمة |
عملية العمل | 1-1.5 شخص إجمالاً |
طريقة التفريغ | التجميع التلقائي، تفريغ منفصل OK/NG |
واجهة موسعة | دعم اتصال تتبع بيانات نظام إدارة التصنيع (MES) |
نظام السلامة | حاجز أمان، حماية من التوقف الطارئ |
سيناريوهات التطبيق
التعبئة الآلية لمشابك ربط الأجهزة الطبية التي تستخدم لمرة واحدة
وضع الملصقات والتعبئة عالية الدقة لصناديق المستلزمات الطبية
إنتاج آلي متعدد الأحجام على دفعات
خط تعبئة آلي للمصنع مع فحص جودة كامل
مشروع إنتاج قابل للتتبع لتغليف المنتجات الطبية
التعليمات
س1: ما هي أحجام الصناديق التي يدعمها هذا الجهاز؟
ج: يدعم ثلاثة أحجام شائعة من علب مشابك الربط ML و L و XL مع تغيير سريع.
س2: ما هي سرعة الإنتاج؟
أ: قدرة إنتاجية ثابتة تبلغ 1200 قطعة/ساعة مع إنتاجية عالية تزيد عن 99%.
س3: هل تدعم الآلة طي الملصقات؟
ج: نعم. يمكنها طي الملصقات تلقائيًا بزاوية 90 درجة وقصها بدقة للملصقات الخاصة ذات المفاصل الثلاثية.
س4: ما هي عمليات فحص الجودة التي يدعمها؟
أ: التحقق من مسح الباركود + فحص بصري كامل من 5 جوانب (أربعة جوانب + الجزء العلوي) للكشف عن العيوب والبقع والأجسام الغريبة.
س5: هل يمكنه فصل المنتجات المعيبة تلقائياً؟
ج: نعم. سيتم تحويل المنتجات غير المطابقة للمواصفات تلقائيًا إلى منطقة NG دون فرز يدوي.
س6: هل يمكن توصيل هذه الآلة بمعدات التعبئة والتغليف الأخرى؟
ج: نعم. يتم تجميع المنتجات النهائية وإخراجها بشكل منظم، مما يسهل توصيلها بآلات التعبئة والتغليف اللاحقة.
