تغطي هذه الآلة الأوتوماتيكية المتكاملة متعددة المواد لتعبئة الأكياس كامل عملية طباعة الملصقات وطيّها وفحصها، والتغذية التلقائية للملصقات وأوراق التعليمات ومجموعات البراغي، والتحقق البصري، والتعبئة، والإغلاق، ونقل المنتج النهائي. فهي لا تقتصر على الوظائف الأساسية لآلة التعبئة القياسية فحسب، بل تتضمن أيضًا وحدات معالجة آلية متعددة المواد ووحدات للتحقق من الجودة.
رقم الموديل :
Synrit-BM1سعة :
600pcs/hموظفو التشغيل :
1 persقوة :
4.5KWمقاس :
3.2*1.8*2Mجميع خطوط معداتنا قابلة للتخصيص غير القياسي. بإمكاننا تصميم حلول أتمتة حصرية مصممة خصيصًا وفقًا لحجم خط إنتاج العميل، وعمليات المنتج، ومعايير الامتثال الصناعي.
سمات
1. كفاءة أعلى
2. انخفاض تكلفة العمالة
3. جودة إدخال متسقة
4. أخطاء أقل
5. سير عمل آلي مستقر
وصف العملية
تحليل تدفق العمليات
| لا. | عملية | وصف | عدد المشغلين | ملاحظات |
| 1 | طباعة الملصقات التلقائية | طابعة أوتوماتيكية (ZEBRZ 105S) | 0 | طباعة ملصقات من 5 أجزاء |
| 2 | نقل الملصقات آلياً | يتم نقل الملصقات تلقائيًا إلى طرف تحديد موضع التغذية | 0 | - |
| 3 | طي الملصقات آليًا | تُطوى الملصقات تلقائيًا، بحيث يكون كلا جانبي الملصق المطوي متجهين للخارج. | 0 | - |
| 4 | طباعة الملصقات التلقائية | طابعة أوتوماتيكية (ZEBRZ 105S) | 0 | طباعة الملصقات الفردية |
| 5 | نقل الملصقات آلياً | يتم نقل الملصقات تلقائيًا إلى طرف تحديد موضع التغذية | 0 | - |
| 6 | الفحص البصري | تقوم مجموعتان من أنظمة الرؤية بمسح الرموز الشريطية على التوالي، وتحددان ما إذا كانت الملصقات عند طرفي موضع الملصق متطابقة؛ ويتم رفض الملصقات غير المتطابقة تلقائيًا ويتم إطلاق إنذار. | 0 | فحص الرؤية المزدوجة |
| 7 | تغذية الملصقات | يقوم الروبوت رباعي المحاور - 600 بالتقاط مجموعتين من الملصقات المتشابهة ووضعها تلقائيًا على الحامل الدائري | 0 | روبوت رباعي المحاور - 600 |
| 8 | التغذية التلقائية لأوراق التعليمات | نظام تغذية متناوب مزدوج الطبقات، مزود بآلية رفع أوتوماتيكية للتغذية؛ يقوم الذراع الآلي بالتقاط الأوراق ووضعها تلقائيًا على الحامل الدائري | 0.3 | التحميل اليدوي (يمكن لكل حاوية تخزين حوالي 200 ورقة) |
| 9 | الفحص البصري | يكتشف نظام الرؤية ما إذا كانت هناك أوراق تعليمات في الجهاز. | 0 | - |
| 10 | خط ناقل السلسلة | ينقل مجموعات البراغي (يمكن لكل صندوق تخزين سلسلة أن يستوعب حوالي 5 براغي، بإجمالي 20 صندوق تخزين) | 0.3 | التحميل اليدوي |

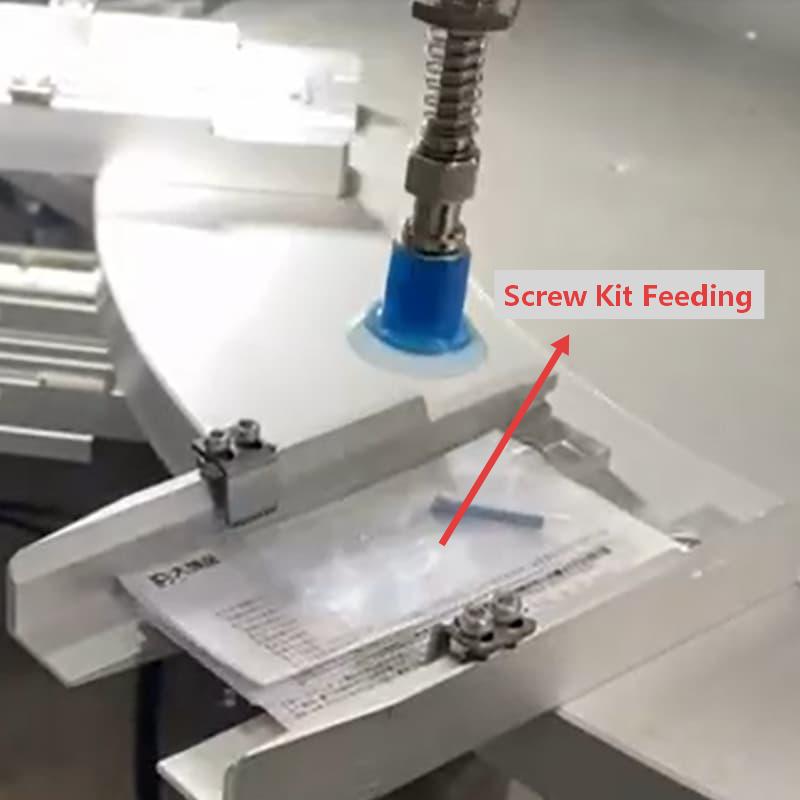

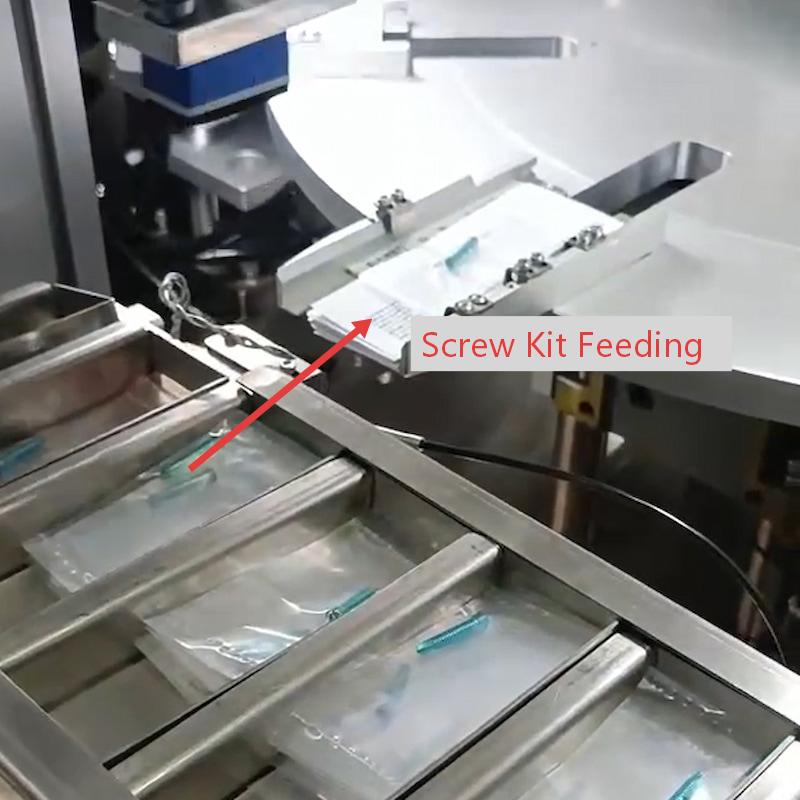

| 11 | تغذية مجموعة البراغي الأوتوماتيكية | التغذية الآلية لمجموعات البراغي | 0 | - |
| 12 | الفحص البصري | يكتشف نظام الرؤية ما إذا كانت هناك براغي في المواد الموجودة داخل التركيبة | 0 | - |
| 13 | التعبئة الآلية | يقوم الجهاز الآلي بدفع 4 أنواع من الملحقات الموجودة في الحامل إلى أكياس التغليف تلقائيًا | 0 | - |
| 14 | تغذية أكياس التعبئة والتغليف الأوتوماتيكية | نظام تغذية متناوب مزدوج الطبقات، مزود بآلية رفع أوتوماتيكية للتغذية؛ يقوم الذراع الآلي بالتقاط الأكياس ووضعها تلقائيًا على خط النقل المتدرج. | 0.3 | التحميل اليدوي (يمكن لكل قادوس تخزين حوالي 300 كيس) |
| 15 | إغلاق تلقائي | ينقل خط النقل الأكياس تلقائيًا إلى محطة الإغلاق لإحكام إغلاقها آليًا. | 0 | - |
| 16 | تفريغ تلقائي | التفريغ التلقائي إلى خط ناقل التفريغ | 0 | - |
| 17 | خط ناقل التفريغ | ينقل المنتجات النهائية |
معايير المنتج
| اسم الجهاز | آلة تعبئة أكياس أوتوماتيكية متكاملة متعددة المواد |
| مادة | ألومنيوم عالي القوة، فولاذ |
| وظيفة | تعبئة متكاملة وكاملة لمواد متعددة |
| حجم المنتج المناسب | / |
| وضع التشغيل | مقبض وشاشة لمس |
| طاقة المعدات | 4.5 كيلوواط |
| جهد المعدات المتردد | 220 فولت 50 هرتز |
| طراز المعدات | سينريت-بي إم 1 |
| حجم المعدات | 3.2 × 1.8 × 2 متر |
| لون | أبيض صناعي |
| شكل | مكعبات الفئة |
| سرعة الإنتاج | 600 قطعة/ساعة |
| استخدم المنتج | / |
| الحد الأدنى للطلب | قطعة واحدة |
قائمة تكوين مكونات المعدات
| الاسم الإنجليزي | ماركة | جودة |
| سكة توجيه | هيوين (تايوان)/إيرتاك | أصيل |
| شريط التمرير | هيوين (تايوان)/إيرتاك | أصيل |
| المكونات الهوائية | AIRTAC/SMC | أصيل |
| الروبوت | دلتا / سانيانج | أصيل |
| نظام الرؤية | زينرويت | أصيل |
| وحدة التحكم المنطقية القابلة للبرمجة (PLC) | دلتا | أصيل |
| واجهة التفاعل بين الإنسان والآلة (HMI) | وينفيو/دلتا | أصيل |
| التتابع | أومرون | أصيل |
| مزود طاقة تبديل | دلتا/مينويل | أصيل |
| محرك غير متزامن | جينجيان | أصيل |
| فهرسة | جامعة شاندونغ رويهوا | أصيل |
| محرك سيرفو | دلتا | أصيل |
| محرك متدرج | ليدشاين | أصيل |
| محول التردد | دلتا | أصيل |
| المشفر | أومرون | أصيل |
| محمل | NSK/HRB | أصيل |
| مستشعر | باناسونيك | أصيل |
| مفتاح مغناطيسي | إيرتاك | أصيل |
